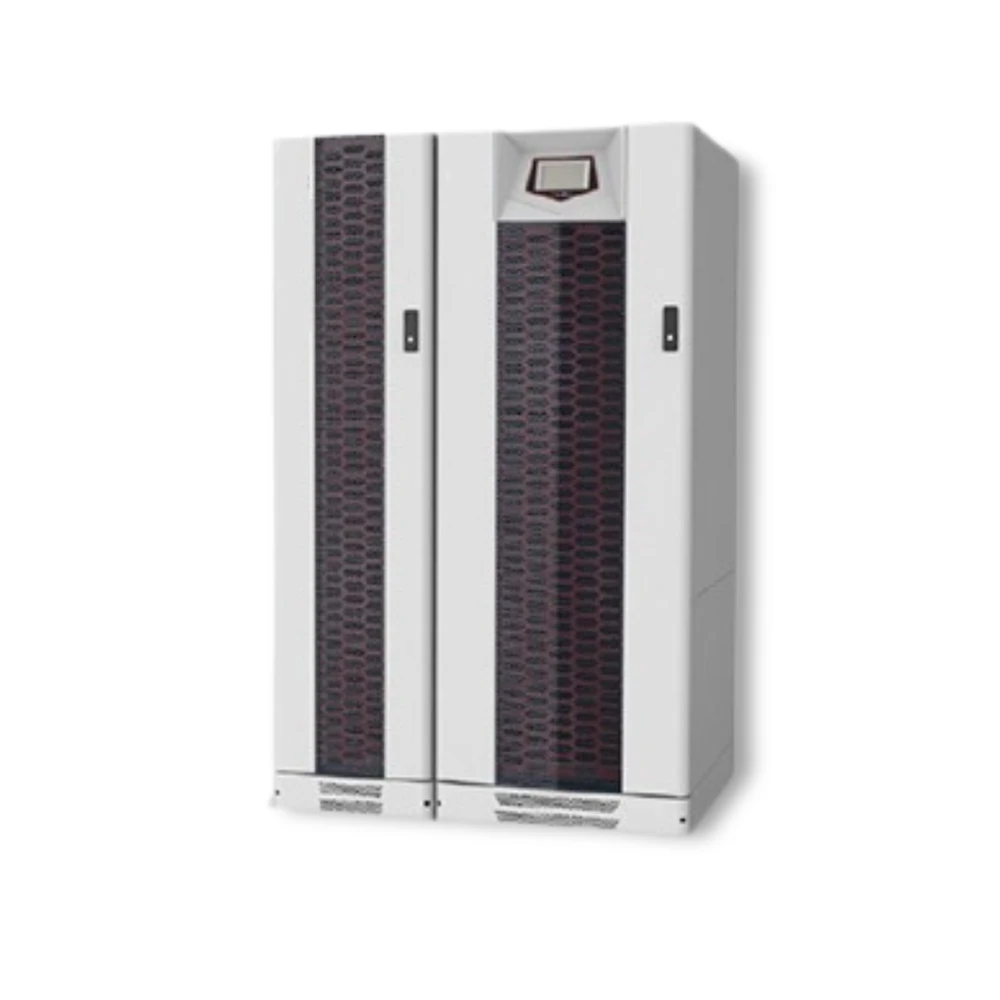

Η σειρά VB-C είναι μια διάταξη βελτιστοποίησης της ενεργού τάσης που έχει σχεδιαστεί για την επίλυση προβλημάτων τάσης από το SHIZUKI Smart Backup System. Ανταποκρίνεται άμεσα σε προβλήματα ποιότητας ισχύος, όπως οι πτώσεις τάσης και οι υπερτάσεις, παρέχοντας συνεχή ρύθμιση της τάσης.
Η πιο σωστή ονομασία του συστήματος θα ήταν “Διάταξη βελτιστοποίησης ενέργειας” διότι πέραν της αντιστάθμισης των στιγμιαίων βυθίσεων και αιχμών τάσης, σταθεροποιεί συνολικά την τάση και εξομαλύνει τις αρμονικές σε επίπεδο συνολικής αρμονική παραμόρφωσης μικρότερο του 2%.
Δείτε αναλυτικά :
Βασικά οφέλη
- – Συνεχής προστασία από κοινά προβλήματα τάσης δικτύου.
- – Χωρίς συντήρηση.
- – Ταχύτερη απόδοση επένδυσης χάρη στην υψηλή απόδοση (98%).
Βασικά χαρακτηριστικά
- – Τεχνολογία μετατροπέα 3 επιπέδων με εξελιγμένο λογισμικό ελέγχου.
- – Αρθρωτός σχεδιασμός.
- – Πολύχρωμη γραφική διεπαφή οθόνης αφής.
- – Φιλικό προς το περιβάλλον: Χωρίς χρήση μπαταρίας μολύβδου οξέος.
- – Αυτόματη εσωτερική παράκαμψη που παρέχει λειτουργία ασφαλή έναντι αστοχίας.
- Τυπικές εφαρμογές:
- Βιομηχανία ηλεκτρονικών
- Ευαίσθητα μηχανήματα, Έλεγχος αποστειρωμένων χώρων
- Βιομηχανίες Τροφών και ποτών
- Εμφιάλωση υψηλής ταχύτητας, γραμμές συσκευασίας
- Γραμμές παραγωγής
- Γραμμές παραγωγής ινών, διαδικασία εξώθησης
- Βιομηχανία μετάλλου / αυτοκινητοβιομηχανία
- Διαδικασία συγκόλλησης, Διαδικασία επίστρωσης, Διαδικασία βαφής
- Φαρμακευτική βιομηχανία
- Γραμμές παραγωγής, Κλιματισμός
Τεχνικά χαρακτηρηστικά:
| Capacity | 60kVA | 120kVA | 180kVA | 240kVA | 300kVA | 360kVA | ||
|
System |
Phase | 3 phase + N (4-wire) | ||||||
| Voltage | 380V, 400V, 415V | |||||||
| Frequency | 50 / 60 Hz | |||||||
|
Input |
Voltage (Operation Mode) |
ECO Mode |
380V system : 342V~418V 400V system : 360V~440V
415V system : 373.5V~456.5V |
|||||
|
Dual Backup Mode |
380V system : 200V~342V & 418V~480V
400V system : 200V~360V & 440V~480V 415V system : 200V~373.5V & 456.5V~480V |
|||||||
| Backup Mode | 200V~0V | |||||||
| Power factor | Dual / Backup Mode | ≧ 0.99 | ||||||
| THDV Withstand | ≦10% | |||||||
|
Output |
Phase | 3 phase (3-, 4-wire) | ||||||
| Frequency |
Dual / Backup Mode |
50/60Hz ±0.05% | ||||||
| Voltage | 380V, 400V, 415V ±1% with linear load, ±3% with non-linear load | |||||||
|
Correction Time (at full load) |
15 minutes : 110% of system voltage ~ 480V input voltage 14 minutes : 90% remaining input voltage
10 minutes : 70% remaining input voltage 10 seconds : 60% remaining input voltage ~ 200V input voltage 0.2 seconds : 200V ~ 0V input voltage |
|||||||
| Response time | ≦2ms | |||||||
| Applicable load power factor | 0 ~ 1.0 | |||||||
| Applicable load crest factor | No limit (ECO Mode) / 3 : 1 (Dual / Backup Mode) | |||||||
| Overload current capability | 110% for 60 minutes, 125% for 10 minutes, 150% for 1 minutes | |||||||
| Storage device | Aluminum Electrolytic capacitors (No battery) | |||||||
|
Efficiency |
ECO Mode | > 98% | ||||||
| Dual / Backup Mode | > 94% | |||||||
|
Main Unit |
Dimensions [mm] (W×D827×H1539) | W=600 | W=1200 | W=1800 | W=2400 | W=3000 | W=3600 | |
| Weight (kg) | 230 | 460 | 690 | 920 | 1150 | 1380 | ||
| Outline Drawing | Fig.3、Fig.5 | |||||||
| Distribution Board Unit (External
Bypass) |
Parallels of Main Unit | Up to 6 units | ||||||
| Dimensions [mm] (W×D×H) | 400×827×1539 | |||||||
| Outline Drawing | Fig.4 | |||||||
|
Environment |
Operation Temp. | 0 ~ 40℃ | ||||||
| Operation Humidity | 0 ~ 95% (Without condensation) | |||||||
| Noise (at 1 meter) | < 60dBA (ECO Mode) | |||||||
|
Others |
Tested to Standards | LVD: EN62040-1, EMC requirements: EN62040-2 | ||||||
| Compliance | SEMI F47, IEC61000-4-11 | |||||||
| Protection Grade | IP20 | |||||||
| Display and MMI | 4.3″ colorful LCD touch screen | |||||||
| Built-in Comm. Port | USB, EPO, Dry contact | |||||||
| Optional Comm. | 2 Communication slots for SNMP card, RS-485 card, Dry contact card | |||||||
SSBS: Έξυπνο εφεδρικό σύστημα SHIZUKI :
Ένα συμβατικό σύστημα έχει μόνο έναν τρόπο αποθήκευσης τάσης ή αντιστάθμιση της πτώσης τάσης.
Αυτό το μοντέλο μπορεί να αντισταθμίσει τις διακυμάνσεις της τάσης, συμπεριλαμβανομένων των υποτάσεων και αιχμών τάσης ΧΩΡΙΣ χρήση συσκευής αποθήκευσης ενέργειας ως Dual Backup Mode με τεχνολογία μετατροπέα 3 επιπέδων.
Χάρη σε αυτήν την τεχνολογία, η διάρκεια ζωής της αποθήκευσης ενέργειας θα επεκταθεί και η τάση εξόδου μπορεί να σταθεροποιηθεί.
Βελτιστοποίηση τάσης :
Το Σχ. 1 δείχνει την τάση εξόδου όταν έχει συμβεί βύθιση τάσης εισόδου στα 200V και λειτουργεί ως “Dual Back up mode”.
Το Σχ. 2 δείχνει τη λειτουργία του “Backup Mode” με πτώση τάσης 100%.
