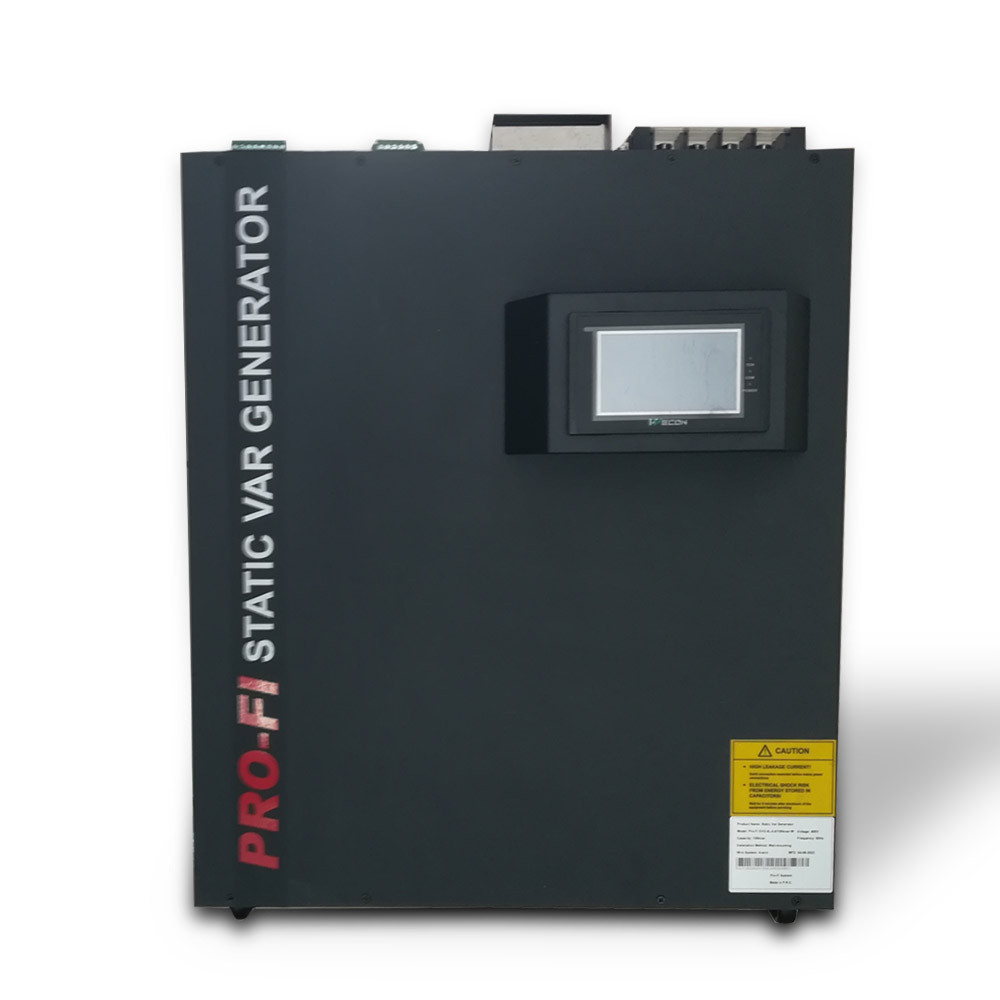

Pro-Fi SVG (Static Var Generator)

Πρόκειται για τεχνική λύση επόμενης γενιάς που δεν βασίζεται σε τεχνολογία παραδοσιακών πυκνωτών αλλά σε Τεχνολογία IGBT * σε συνδυασμό με Υπερπυκνωτές

• (insulated-gate bipolar transistor, στα Ελληνικά : διπολικό τρανζίστορ μονωμένης πύλης)

Ο εξωτερικός μετασχηματιστής έντασης (CT) ανιχνεύει το ρεύμα φορτίου και ενημερώνει μέσω Ψηφιακού σήματος την κεντρική μονάδα  επεξεργασίας CPU. Η μονάδα CPU διαθέτει  προηγμένο λογικό έλεγχο, μέσω του οποίου  παρακολουθεί το ρεύμα, και το διαιρεί σε ενεργή ισχύ και άεργο ισχύ χρησιμοποιώντας τον αλγόριθμο στιγμιαίας άεργης ισχύος. Υπολογίζει ακαραία τον ρυθμό αλλαγής ενεργού ισχύος και μέσω της πλακέτας PWM (Pulse-Width Modulation)  καθοδηγεί τα διπολικά transistors IGBT για άνοιγμα και κλείσιμο στα 20 Khz κατά μέσο όρο. Τέλος, δημιουργείται επαγωγικό ή χωρητικό ρεύμα αντιστάθμισης ισχύος στην επαγωγή του μετατροπέα. Η διαδικασία είναι συνεχής και οδηγεί σε ένα ακριβές και σταθερό σύστημα, με αναμενόμενο συντελεστή απόδοσης 0,99.

Το πλεονεκτήματά του σε σχέση με το σύστημα παραδοσιακών πυκνωτών είναι :

• Απεριόριστη αυτόματη ρύθμιση της έγχυσης ενέργειας έναντι μερικών βημάτων που προσφέρουν τα πυκνωτικά συστήματα.
• Πολύ καλύτερη αντιστάθμιση των μη γραμμικών φορτίων , που εγγυάται πολύ μεγαλύτερη εξοικονόμηση ενέργειας
• Αντιστάθμιση στιγμιαίων βυθίσεων τάσης
• Καμία ανάγκη για συχνούς ελέγχους και αντικαταστάσεις πυκνωτών, με αναμενόμενο χρόνο λειτουργίας χωρίς συντήρηση 100.000 ώρες.
• 70% μικρότερος όγκος σε σχέση με παραδοσιακά συστήματα
• Η συγκεκριμένη συσκευή έχει τη δυνατότητα δευτερεύουσας λειτουργίας, χρησιμοποιώντας το 30% της ισχύος της για την εξομάλυνση αρμονικών (3η – 51η) και δυνατότητα να ορίσουμε σε ποιες αρμονικές θέλουμε να δώσουμε προτεραιότητα ανάλογα με το αποτέλεσμα μιας ανάλυσης ενέργειας.

Βασικά χαρακτηριστικά :

Τάση :                                         400 V

Συχνότητα :                               50 Ηz

Σύνδεση:                                  Παράλληλη

Συντελεστής απόδοσης :        ˃ 97%

Ισχύς αντιστάθμισης :            25 /50 / 100 / 200 KVAR για επιτοίχιες μονάδες και συνδυασμός αυτών για χρήση σε Rack

Χρόνος αντίδρασης :              15 ms

Ψύξη :                                      Ανεμιστήρες 405 lit/sec

Πρωτόκολλο επικοινωνίας :Modbus

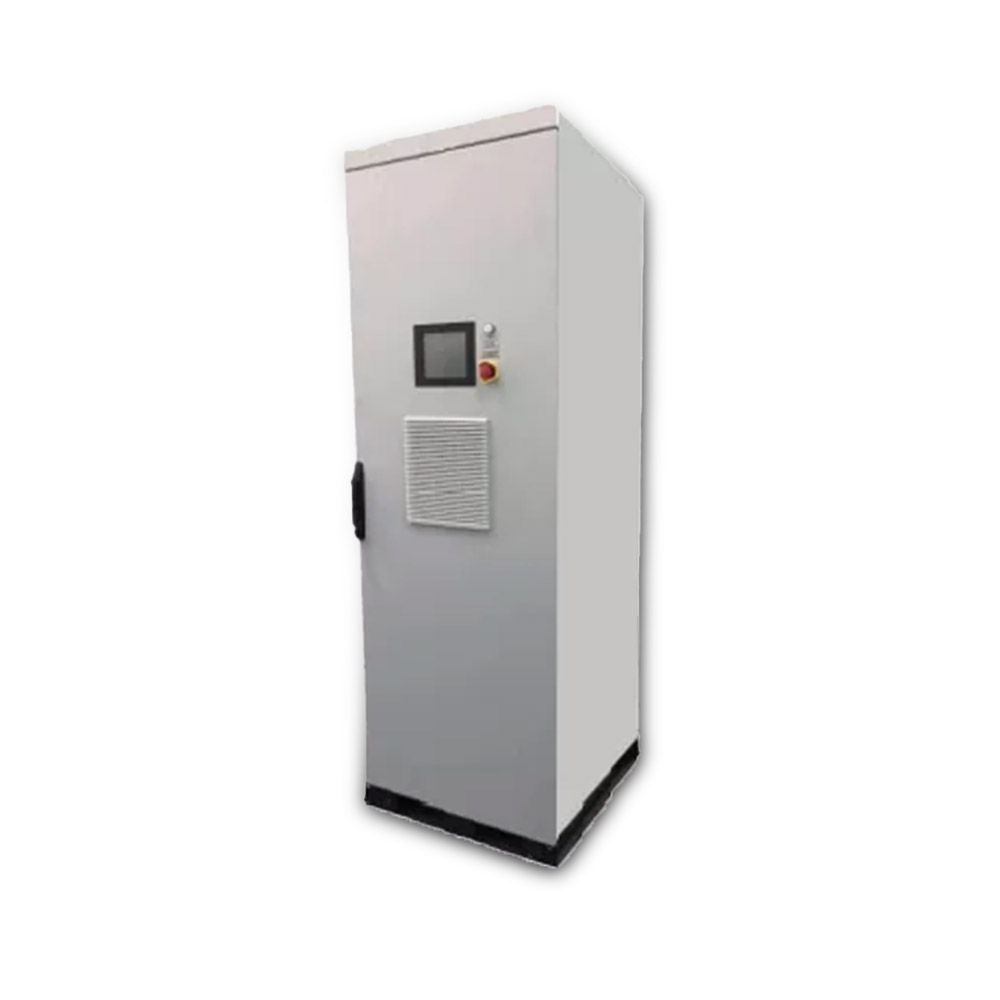

Τύπος συσκευής¨:                  Επιτοίχια παραλληλιζόμενη συσκευή ή ερμάριο τύπου Rack όπου τοποθετούνται αρθρωτά οι μονάδες SVG.

Διαστάσεις :                              50 Χ 27 Χ 54 cm

Βαθμός στεγανότητας:          IP 20

Τυποποιήσεις :                         CE – IEEE519, ER G5/4
